LWGY型涡轮流量计(上海士业自动化仪表有限公司)

广泛适用于石油、化工、冶金、有机液体,无机液、制药、食品等行业
测量介质:水、柴油、甲醇等无杂质无强烈腐蚀性液体
量程范围:0.04-800m³/h
输出信号:脉冲信号、4~20mA信号
精度等级:±1%R、±0.5%R、±0.2%R(需特制)
介质温度:-20℃~+120℃
防爆等级:ExiaIICT4或ExdIIBT6
防护等级:IP65或更高(可订制)
质量保证:公司严格执行国家相关保修规定,产品保修一年。
售后服务:由士业仪表提供发货,并提供售后服务。
产品参考价格:¥电议
产品概述
LWGY型涡轮流量计(上海士业自动化仪表有限公司)是吸取了国内外流量仪表先进技术经过优化设计,具有结构简单、轻巧、精度高、复现性好、反应灵敏,安装维护使用方便等特点的新一代涡轮流量计,广泛用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用,且无纤维、颗粒等杂质,工作温度下运动粘度小于5×10-6m²/s的液体,对于运动粘度大于5×10-6m²/s的液体,可对流量计进行实液标定后使用。若与具有特殊功能的显示仪表配套,还可以进行定量控制、超量报警等,是流量计量和节能的理想仪表。

产品特点
◆高精度,一般可达±1%R、±0.5%R,高精度型可达±0.2%R;
◆重复性好,短期重复性可达0.05%~0.2%,正是由于具有良好的重复性,如经常校准或在线校准可得到极高的精确度, 在贸易结算中是优先选用的流量计;
◆输出脉冲频率信号,适用总量计量及与计算机连接,无零点漂移,抗干扰能力强;
◆可获得很高的频率信号(3~4kHz),信号分辨力强;
◆范围度款,中大口径可达1:20,小口径为1:10;
◆结构紧凑轻巧,安装维护方便,流通能力大;
◆适用高压测量,仪表表体上不必开孔,易制成高压型仪表;
◆专用型传感器类型多,可根据用户特殊需要设计为各类专用型传感器,例如低温型、双向型、井下型、混砂专用型等;
◆可制成插入型,适用于大口径测量,压力损失小,价格低,可不断流取出,安装维护方便。

工作原理
当被测液体流过传感器时,在流体作用下,叶轮受力旋转,其转速与管道平均流速成正比。叶轮的转动周期地改变磁回路的磁阻值,检测线圈中的磁通随之发生周期性变化,产生频率与叶片旋转频率相同的感应电动势,经放大后,进行转换和处理。

产品结构

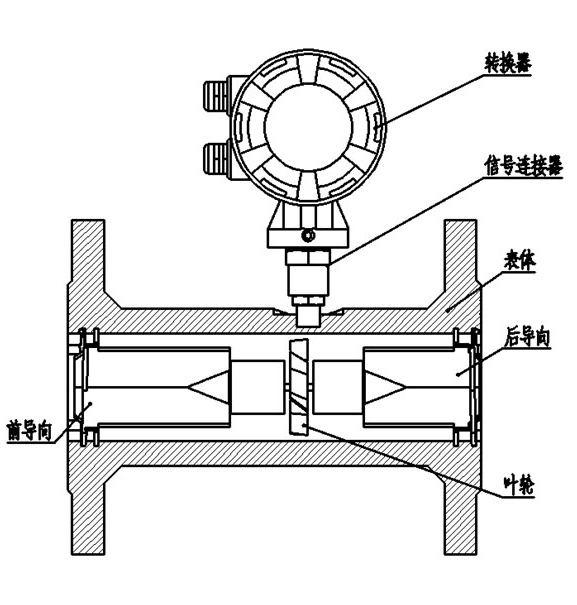

涡轮流量计的基本结构如图1-1所示,它主要由表体、前导向架、后导向架、叶轮、信号连接器和转换器等组成。

技术参数

被测介质

无杂质、低粘度、无强烈腐蚀性液体

执行标准

涡轮流量传感器(JB/T9246-1999)

检定规程

涡轮流量计(JJG1037-2008)

仪表口径及连接方式

法兰连接型

DN15-DN200

螺纹连接型

DN4-DN50

夹装连接型

DN4-DN200

卡装连接型

DN4-DN80

法兰标准

常规标准

GB/T 9113-2000

其他标准

国际管法兰

如:德标DIN、美标ANSI、日标JIS

国内管法兰

如:化工部标准、机械部标准

螺纹规格

常规规格

英制管螺纹(外螺纹)

其他规格

内螺纹、球面螺纹、NPT螺纹等

检定条件

检定装置

标准表法液体流量检定装置、静态质量法液体流量检定装置

环境条件

环境温度

相对湿度

使用条件

介质温度

T1:-20℃~+80℃ (一般型,标配)

T2:-20℃~+120℃ (高温型,订制)

T3:-20℃~+150℃ (高温型,订制)

环境温度

-20℃~+60℃

相对湿度

5%~90%

大气压力

86Kpa~106Kpa

检定条件

检定装置

标准表法液体流量检定装置、静态质量法液体流量检定装置


流量范围

仪表口径(mm)

常规流量范围(m3/h)

扩展流量范围(m3/h)

始动流量(m3/h)

最大压损(kPa)

4

0.04~0.25

0.04~0.4

0.02

120

6

0.1~0.6

0.06~0.6

0.05

80

10

0.2~1.2

0.15~1.5

0.07

50

15

0.6~3.6

0.5~5

0.35

35

20

0.8~8

0.45~9

0.3

35

25

1~10

0.5~10

0.4

35

32

1.5~15

0.8~15

0.6

35

40

2~20

1~20

0.6

35

50

4~40

2~40

1

35

65

7~70

5~70

4

25

80

10~100

7~100

5

25

100

20~200

10~200

8

25

125

25~250

13~250

10

25

150

30~300

15~300

12

25

200

80~800

40~800

20

25


仪表分类

产品图片







仪表型号

LWGY-N2

LWGY-A

LWGY-E

信号输出

脉冲

4-20mA

4-20mA/脉冲

供电电源

DC24V

DC24V

3.6V锂电池

DC24V

精度等级

1.0~0.5级

1.0~0.5级

1.0~0.5级

测量范围

标准量程

标准量程

标准量程或扩展量程

显示器

通讯接口

可选RS485

通讯协议

Moubus HART

仪表材质

不锈钢

不锈钢

不锈钢

防爆等级

ExdIICT6 Gb

ExdIICT6 Gb

ExdIICT6 Gb

防护等级

IP65

IP65

IP65

整机功耗

< 1W

< 0.5W

< 2W

<700uA

仪表通经

DN4~DN200

DN4~DN200

DN4~DN200

介质温度

-20℃~80℃

-20℃~120℃

-20℃~150℃(需订制)

环境温度

-20℃~60℃

-20℃~60℃

-20℃~60℃
