Y系列一般压力表

产品应用: &nbsp; 一般压力表适用于测量无爆炸危险、不结晶、不凝固及对铜及铜合金不起腐蚀作用的液体、蒸汽和气体等介质的压力。 精确度等级:2.5、1.6。 测量范围:0-0.1~0-100MPa,-0.1-0,-0.1-2.4MPa。 一般
质量保证:公司严格执行国家相关保修规定,产品保修一年。
售后服务:由士业仪表提供发货,并提供售后服务。
产品参考价格:¥电议



产品简介

Y系列一般压力表适用于测量无爆炸危险、不结晶、不凝固及对铜及铜合金不起腐蚀作用的液体、蒸汽和气体等介质的压力。

Y系列一般压力表属于就地指示型压力表,就地显示压力的大小,不带远程传送显示、调节功能。 在工业过程控制与技术测量过程中,由于一般压力表的弹性敏感元件具有很高的机械强度以及生产方便、安装简单读数方便等特性,使得一般压力表得到越来越广泛的应用。


工作原理

压力表通过表内的敏感元件--波登管的弹性形变,经由表内机芯的转换机构将波登管的弹性形变转换为旋转运动,引起指针偏转来显示压力。

波登管分为C型管、盘簧管、螺旋管等型式。一般采用冷作硬化型材料(常用材料是铜合金),在退火状态下具有很高的可塑性,经冷作加工硬化及定性处理后获得很高的弹性和强度。

C型波登管敏感元件截面显椭圆形,测量介质的压力作用在波登管的内侧,这样波登管椭圆截面会趋于圆形截面。由于波登管微小变形,形成一定的环应力。此环应力会使波登管向外延伸。由于弹性波登管头部没有固定,其就会产生小小变形。


主要技术参数



1)表盘直径(mm):¢40;¢50;¢60;¢75;¢80;¢100;¢150;¢200;¢250
2)精度等级(%):1.0;1.6;2.5;4.0
3) 测量范围(Mpa):0-0.1~0-100MPa、-0.1~0、-0.1~2.4MPa
4) 参比工作条件:在下列条件下,仪表的基本误差、回差、轻敲位移及指针偏转的平稳性应符合本标准有关规定。
   a)环境温度为:20℃±5℃;
   b)仪表处于正常工作位置;
   c)负荷变化均匀;
   注:未指明时,正常工作位置系指垂直安装。
5) 温度影响:不大于0.4%/10℃(使用温度偏离20±5℃);
6) 执行标准:GB/T1226-2010;[1-2]

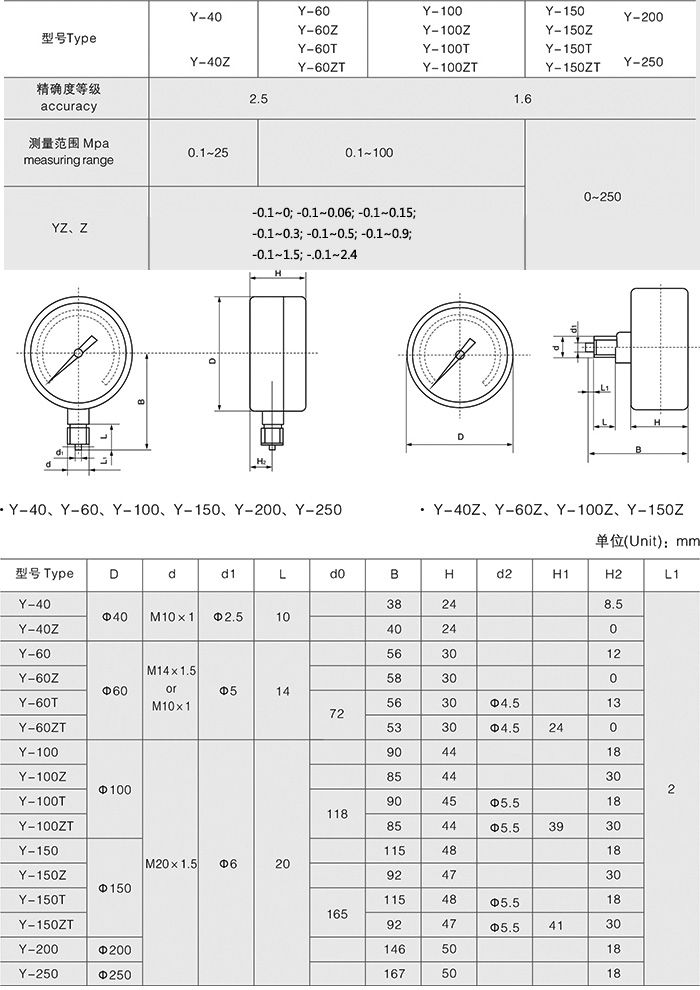

安装方式

(1)径向直接安装
(2)径向带后边
(3)轴向直接安装
(4)轴向带前边

使用注意事项

1) 工作压力使用全量程的 1/3 ~ 2/3 为宜,使用范围最高不得超过满刻度的 3/4 。
2) 检定周期一般不超过半年,测压部位介质波动大,使用频繁,准确度要求较高,以及对安全因素要求较严的,可按具体情况将检定周期适当缩短。
3) 工作环境应无腐蚀性气体。
