通过改进原有压力表接头,设计出一种截至式压力表接头,该接头在实际应用中卸掉压力表时能瞬间封闭管线中油气液向外刺漏，提高管线安全性。

各种压力表装在压力表接头上广泛应 用在油田集输管网、锅炉输气、进出水管 线和车辆液压管路中用来测试压力，普通 压力表接头结构简单，内腔是个通孔。当 压力表丝扣磨损，原油管线扫线解堵时压 力表易飞出，造成管线泄露；在车辆液压管 路中未装控制阀门或阀门失效时更换故障 压力表时，易造成液压油泄露。在油田上，

压力表接头处（如图1)也是当地老乡盗油 的重点部位，通过卸掉压力表，在控制闸门 上连接丝扣短节和皮管子，在远处进行盗 窃，不易被发现，影响生产正常运行，造成 经济损失。

1.结构

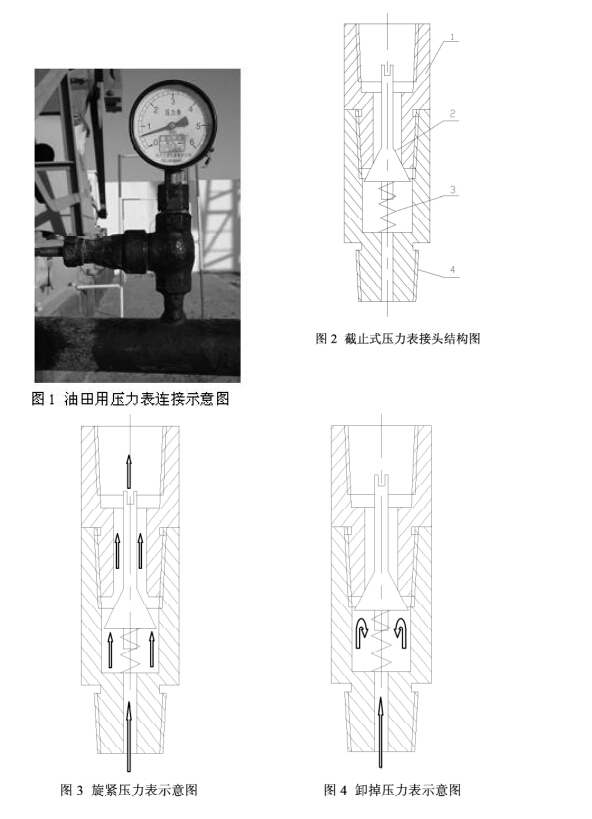

在原压力表接头的基础上通过改造设 计出一种截止式压力表接头，包括上接头 1、阀芯2、弹簧3、下接头4和阀腔体，如 图2所示，阀出口与阀腔体同轴，阀出口的 口径小于阀腔体的直径，阀腔体内有一阀 芯，阀芯为圆柱体，中部为锥体，锥体与阀 出口配合实现密封。

2.工作原理

当压力表旋入压力表接头后压下阀 芯，油气通过进液孔进入压力表弹簧管内， 驱动弹簧管伸展带动表针显示压力，如图3 所示。当压力表旋出时处于压缩状态的弹 簧上顶中部带锥体的阀芯，锥体与阀出口 配合封闭来油，压力表泄压回零，如图4所示。

3.应用

将压力表安装在截止式压力表接头上 可以使管线的安全性大为提高。主要表现 为当压力表丝扣磨损，原油管线在扫线压 力过高时压力表飞出，能瞬间封闭原油向 外刺漏，减少原油污染，保护环境；当管路 中未装控制阀门或阀门不能有效关闭时， 压力表需要定期校验或更换，可以不用停 井或停泵放空，减少了停机损失。截止式 压力表接头结构简单，成本低廉，易于制 造，同时使用该接头还具有防盗功能，保障 生产有序运行，减少经济损失。
