随着数字技术和传感器技术在仪器仪表中的普 遍应用，越来越多的计量技术机构选用数字压力计作 为计量标准器具开展量值传递工作。由于数字压力计 显示位数较多，按照标准源法进行检定较困难，因此 在实际工作中通常选用标准表法完成检定任务。为确 保数值记录准确，证书符合检定规程要求，现结合 JJG52-1999《弹簧管式一般压力表、压力真空表和真 空表》检定规程中的证书格式给出范例供压力表检定 人员参考。

一、检定方法

根据JJG52-1999的要求，一般压力表检定项目包 括外观、零位、示值误差、回程误差、轻敲位移和指针 偏转平稳性。由于外观、零位、指针偏转平稳性与检定 方法无关，因此本文只对示值误差、回程误差和轻敲 位移进行分析探讨。为确保数据原始、真实，在检定过 程中实际显示或估读的数值必须记录在原始记录中， 其余数据按照JJG52-1999中5.3.3.2 “压力表示值应按 分度值的1/5估读”要求保留小数位数、修约。

1.示值检定方法

将数字压力计和弹簧管式一般压力表垂直安装 在压力泵上，选择一般压力表标有数字的分度线作为 检定点。调节压力源，平稳的输入压力信号使被检压 力表指针正对检定点分度线，读取数字压力计读数， 作为轻敲表売前读数。轻敲压力表，调节压力，使压力 表指针再次压线，读取数字压力计读数，作为轻敲表 売后的读数。当示值到达测量上限后，切断压力源，耐 压3min，按照原检定点平稳的倒序回检。

在原始记录时，被检表示值与分度值1/5的小数位数相同，标准值应按照数字压力计实际显示数据记 录；出具证书时，示值、标准值、分度值1/5的小数位数 应相同，示值与标准值的差值应该为分度值1/5的整数 倍，标准值为升压和降压过程轻敲表売后标准仪表读 数的平均值。

2.轻敲位移的检定

根据JJG52-1999，?轻敲位移”的定义为：“对每一 检定点，在升压(或降压）和降压(或升压）检定时，轻 敲表売后引起的指针变动量”。轻敲位移为估读值，小 数位数与被检表分度值的1/5相同，且为其整数倍。轻 敲位移表示为

A轻敲=丨^^后-^前丨

式中：A轻敲?轻敲位移;PX后——轻敲后一般压 力表示值;前?轻敲前一般压力表示值。

在原始记录中，“轻敲变化量”记录的是分度值1/5 的倍数，无单位；“最大轻敲位移”记录的是最大轻敲 变化量与分度值1/5的乘积，有单位。

3.示值误差的检定

根据JJG52-1999，?示值误差”的定义为：“对每一 检定点，在升压(或降压）和降压(或升压）检定时，轻 敲表売前后的示值与标准值之差”。示值误差表示为

Ap 前=P—Pn前;Ap后=P—Pn后

式中：前 轻敲前压力检定点示值误差；

AP后 轻敲后压力检定点示值误差；Px 被检压力表示值;PN前?轻敲前压力标准值;PN后——轻敲 后调整一般压力表指针至刻度线后压力标准值。

在原始记录中，“检定点最大示值误差”是4个误 差值中的最大值，为分度值1/5的整数倍广最大示值误差”是除测量上限90%~100%

点和带止销压力表的零点外其 余“检定点最大示值误差”中的 最大值。

4.回程误差的检定

根据JJG52-1999，“回程误差（变差）?的定义为：“对同一检 定点，在升压（或降压）和降压 (或升压）检定时，轻敲表売后的 示值之差”。采用“标准表法”时压力表的回程误差为“对同一检  定点，在升压（或降压）和降压 (或升压）检定时，轻敲表売后的标准值之差 差表示为

A回程=IPW升后-Pn降后I

式中：A回程 回程误差;PN升后 升压时轻敲后压力标准值;Pn降后?降压时轻敲后压力标准值。

在原始记录中，回程误差是计算值，为分度值1/5 的整数倍；最大回程误差为各检定点回程误差中的最 大值。

5.原始记录及检定证书模板的调整

采用“标准表法”检定一般压力表，由于升压和降 压时同一检定点压力标准值不一致，因此需要调整 JJG52-1999中原始记录模板：将“标准压力”调整为 “示值”，将“被检表轻敲后示值”调整为“轻敲后压力 标准值”；将“轻敲指针变动量”调整为“轻敲变化量”； 增加“轻敲前压力标准值”和“检定点最大示值误差” 项。同时，如一般压力表检定证书采用JJG49-1999给 出格式，也需要将“标准压力值”调整为“示值”、“检定 值”调整为“标准压力值”。

二、基于标准表法检定弹簧管式一般压力表的范例

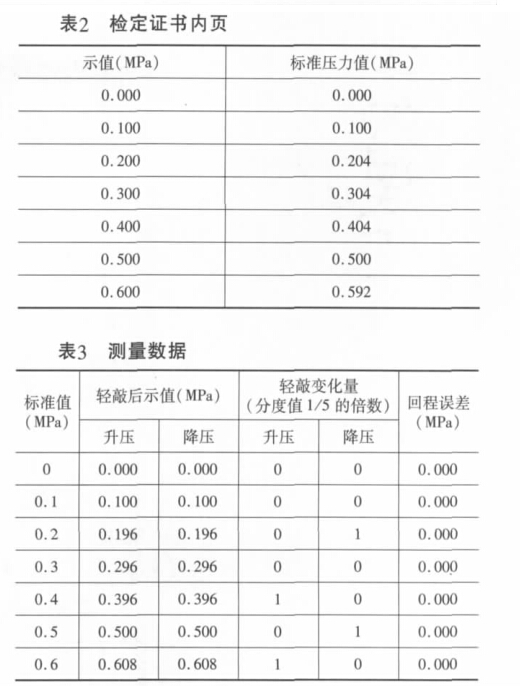

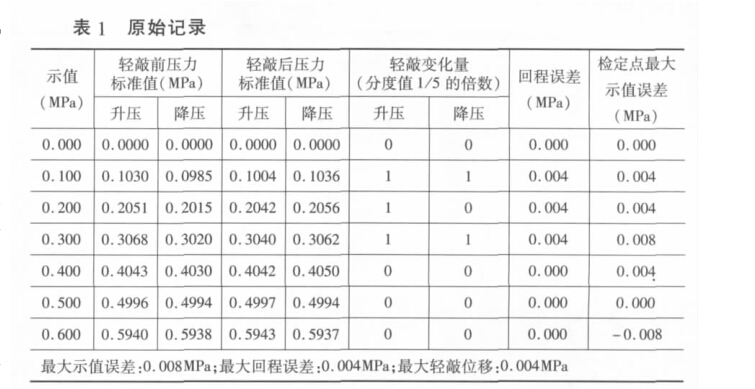

下面以编号为9020374、准确度为0.05级、测量范围为(0~1)MPa的CST273智能数字压力校验仪作为标 准器，以编号为1200411050、造压范围为(4.098~6)MPa 的CST1002便携式压力泵为压力发生器，采用“标准 表法”对编号为1110004、量程为（0~0.6)MPa、准确度 为1.6级、分度值为0.02MPa的带止销压力表进行检 定。原始记录及证书正文部分如表1、表2所示。

三、结束语

利用上述主标准器、压力泵在重复性条件下对被检压力表按照标准源法进行检定，数据如表3所示。

通过应用证明，标准表法检定出的数据与标准源 法检定出的数据基本一致，不仅能够保证被检压力表 的技术状态满足JJG52-1999的要求，而且检定数据 比人眼估读更加准确。由于标准表法涉及的内容具有 通用性，因此可以为数字压力计检定弹簧管式精密压 力表提供借鉴。
