Y-103BFZ不锈钢耐震压力表

Y-103BFZ不锈钢耐震压力表(上海自动化仪表四厂)即压力表的螺纹接头与表盘垂直,又称面板式压力表。广泛应用于石油、化工、化纤、冶金、电站等工业部门对耐蚀、抗振要求较高的工艺流程中测量各种流体介质的压力。
外壳防护等级:IP65
测量介质:适应各种流体介质
精度等级:1.0级、1.6级、2.5级
测量范围:-0.1~0MPa、0~60MPa内
表盘直径: ¢40mm、 ¢60mm、 ¢100mm、 ¢150mm
重量:0.2kg(Y-60B-F)、0.6kg(Y-100B-F)、1.0kg(Y-150B-F)
质量保证:公司严格执行国家相关保修规定,产品保修一年。
售后服务:由士业仪表提供发货,并提供售后服务。
产品参考价格:¥电议

不锈钢轴向压力表(上海自动化仪表四厂)

产品简介

Y-103BFZ不锈钢耐震压力表(上海自动化仪表四厂)即压力表的螺纹接头与表盘垂直,又称面板式压力表。广泛应用于石油、化工、化纤、冶金、电站等工业部门对耐蚀、抗振要求较高的工艺流程中测量各种流体介质的压力。

本仪表的整体结构设计合理、工艺精致,具有较高的测量精确度和持久的稳定性,因此不仅可提供出口,尤为国内用户对引进国外先进技术装备中的同类仪表实现国产化的理想配套产品。

轴向压力表有三种安装形式:


结构原理

仪表由导压系统(包括接头、弹簧管、限流螺钉等)、齿轮传动机构、示数装置(指针与度盘)和外壳(包括表壳、表盖、表玻璃等)所组成。外壳为气密型结构,能有效地保护内部机件免受环境影响和污秽侵入。对于在外壳内充液(一般为硅油或甘油)的仪表,能够抗工作环境振动较剧和减少介质压力的脉动影响。

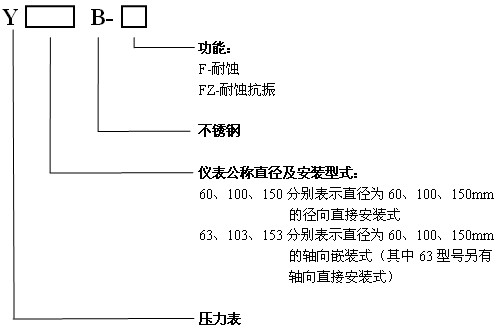

产品选型


主要技术指标

◆标度范围、精确度等级

型 号

标度范围MPa(Hg~Psi)

精度度等级

Y-60B-F

0~0.6、1、1.6、2.5、4、6、10、16、25、40、60
-0.1~0.5、0.9、1.5、2.4

2.5

Y-60B-FZ

Y-63B-F

Y-63B-FZ

Y-100B-F

0~0.1、0.16、0.25、0.4、0.6、1、1.6、2.5、4、6、10、16、25、40、60
-0.1~0、0.06、0.15、0.3、
0.5、0.9、1.5、2.4
(-30″~0.15、30、60、100、150;
0~15、30、60、100、200、300、400、600、800、1000、1500、2000、
3000、4000、6000、10000)

1.6 (1)

Y-100B-FZ

Y-150B-F

Y-150B-FZ

Y-103B-F

Y-103B-FZ

Y-153B-F

Y-153B-FZ

注:括号内的标度范围和精确度等级仅供特殊订货。

◆使用环境温度:-2570℃(外壳内充液)

                -4070℃(外壳内不充液)

◆温度影响:不大于0.4%/10(使用温度偏离20±5)

◆抗工作环境振动:V·H·4级(外壳内充液)

                  V·H·3级(外壳内不充液)

◆外壳防护等级:IP65

◆重量:0.2kg(Y-60B-F)

        0.6kg(Y-100B-F)

        1.0kg(Y-150B-F)

◆导压系统及外壳等材质

零件名称

材料牌号

Y-60B

Y-100BY-150B

接头

0Cr18Ni9304

0Cr17Ni12Mo2316

弹簧管

0Cr18Ni9Ti321

0Cr17Ni12Mo2316

外壳

0Cr18Ni9



外形尺寸

 D

 d0

 d1

 H1

 H2

 L

 L1

 L2

 接头螺纹d

 60

 76

 4.5

 60

 /

 14

 36

 66

 M14×1.5Z 1/4(NPT)

 100

 116

 4.8

 100

 35

 20

 50

 98

 M20×1.5 Z 1/2″;Z 1/4(NPT)

 150

 165

 5.8

 125

 60
