本文指出把万用表引用到电接点压力表的检定上，利用其二极管/通断档的鸣叫功能，使检定工作直观，方法准确可靠。

在JJG52— 1999《弹簧管式一般压力表、压力真空表 和真空表>〉的检定规程中，对普通弹簧管压力表的检定项 目和方法都作了详细的规定，对标准器的要求也很明确。 但提到了电接点压力表的检定方法时，通过仔细阅读你 会发现规程中只给了设定点的位置，上限设定在量程的 50%和75%附近两点，下限设定在量程的25%和50% 附近，并规定了设定点的偏差即设定点的示值(设定值） 与信号切换时压力值之差的误差范围，即在同一设定点 上，压力表信号接通与断开时(切换时）的实际压力值之 差。但对如何实现检测，以确定其误差的大小，没有给出 明确的方法。通过长期的实践和摸索，我们总结出利用 万用表上的特定功能，巧妙把万用表引用到电接点压力 表的 检定 上。

首先，我们从电接点压力表的结构入手，简单介绍一 下电接点压力表的特点：

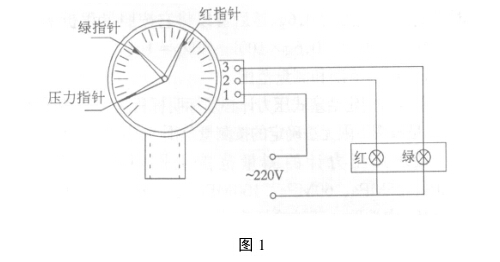

在普通弹簧管压力表上加装一套上下限电接点装 置，即构成电接点压力表，它能够在设备达到控制极限压 力时发出报警信号。如图1所示，这是直接作用式电接 点压力表示意图。电接点压力表除压力指针外，另有两 根上下限控制指针，分别用来控制压力的上下限值。通 常下限控制指针一般为绿色，上限控制指针为红色，转动 安在玻璃盖外面的旋钮，可以把两个控制指针拨动，固定 在所需压力的刻度位置上。在控制指针上装有绝缘柱， 分别借助游丝的反力矩与静触头的金属杆接触。压力表 指示指针和控制指针分别装有触头，二触头相互绝缘，压力表外侧有电I器接线端子盒，压力表内角头 有三艮引线，分别接在电器接线端子盒内。用万用表分别测量 这三根引线，很容易得出这三根接线之间的相互关系，用 简图表示如图2。

有一个常闭开关和一个常开开关，就 是利用压力表了解电接点压力表的结构后，再把电接点压力表的 工作过程简单的介绍一下:通过转动安在玻璃盖外面的 旋钮，先将下限指针设定在需要的压力值上，后将上限指 针设定在需要报警的压力位置上。当被测介质压力进入 弹簧管内，在压力作用下弹簧管自由端产生位移，经齿轮 传动机构放大后，指针在表盘上指示出压力值的同时，带 动电接点装置的活动触头，当超过下限设定的压力时，压 力表的指针上机械部分将常闭开关断开，如图1中绿灯 熄灭。压力继续上升，当压力超过上限指针设定的值时， 压力表指针上的机械部分将常开开关闭合，如图1此时红灯 被接通电源，红灯亮，提示压力已经超过设定上限值，需要采 取措施使压力下降到上限值以下，这样才安全。

在了解了上述电接点压力表的结构和电接点压力表的 工作过程后，我们采用四位半数字万用表上二极管检测导 通时会发出鸣叫的功能，把万用表引用到电接点压力表的 检定中，會嗵过声音能直观进行检定，取得了较好的效果。

具体操作如下，利用万用表的二极管/通断鸣叫功能 对接线端子进行简单的测量，判断哪两个端子之间是常 开开关，哪两个端子之间是常闭开关。将万用表的档位 打到二极管/通断上，现在就以图2为例，按照图2万用表棒分别接在1和3两个接线端子上，此时，因1和3 力表的触头是接通的，万用表会发出导通的提示鸣叫声。现在 开始给压力表加压，压力指针向上旋转，当快接近下限指 针时，改用手轮慢慢的加压，当把常闭开关断开的一瞬 间，万用表的二极管通断档位也因开关断开而停止鸣叫， 此时的压力值即为下限信号切换时的压力值。也就是下 限设定点的断开值。

检定完下限设定值后，就要检定上限设定值，现在改 变万用表表棒的接头，将表棒接在1和2这两个接线端 子上。给压力表继续加压，压力表指针继续旋转，当快接 近上限指针时，同样改用手轮慢慢加压，当把常开开关接 通的一瞬间，万用表的二极管通断档位也因开关接通而 又开始鸣叫，此时的压力值即为上限信号切换的压力值。 也就是上限设定点的接通值。这样就可以计算出设定的 上下限的压力值与信号切换时压力值之差，对照表1，可 以判断压力表的设定点偏差合格与否。

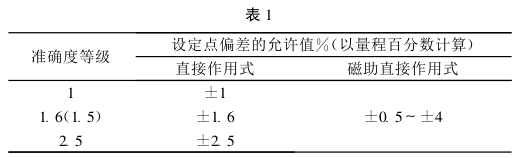

此时，大家要注意，表1中提到两种作用方式，即直 接作用式和磁助直接作用式，两者的偏差允许值是不同 的，一般在电接点压力表上都会注明作用的形式，在检定 时大家要注意看表盘，以免误判。再做切换差的检定，压力表从大于上限指示的压力开始降压，同样快到达 上限设定值时，改用手轮减压，当万用表的鸣叫声一断， 这就是在上限值时的断开压力值。继续降压，当接近下 限指针设定的值时，也同样改为手轮降压，当万用表鸣叫 的一瞬间的压力值，即为接通压力值。现在我们得到了 上下设定点的接通和断开的实际压力值，根据切换差的 定义来计算实际压力值之差，来确定是否满足规程的要 求，从而做出压力表合格与否的判断(在这里同样要注意 直接作用式和磁助直接作用式的允许值得区别）。

另外，需要注意的是：由于电接点压力表需要通电， 不要忘记对电接点压力表进行绝缘电阻的检查和确认。 在这里，我们也可以先利用万用表的二极管/通断档，进 行接线端子和外壳的测量，如果万用表鸣叫，就不再做绝 缘测试，可以避免在绝缘500V测试造成设备的损坏和 对人的伤害。如果万用表不鸣叫，就可以用500V绝缘 电阻表进行绝缘检测。

在检定电接点压力表的过程中，我们利用万用表的 二极管/通断档的鸣叫功能，把万用表引用到电接点压力 表的检定上，使检定工作更直观。经过长期的应用和结 果的验证，其方法准确可靠，是可行的。
