1.6MPa压力表的期间核查方案。

1.对压力表期间核查的工作特性与技术指标

期间核查对象：压力表；编号:2009.2.675;;测量范围：1. 6 MPa 0. 4级弹 簧管式压力表。

2.核查方法和相应的核查标准以及技术指标、稳定性

核查方法为两台（套）比对法 如果实验室没有更高等级的仪器，但拥有准确度相 同的同类两台（套)仪器，此时可采用两台(套）比对法。

采用同等级的两台（套）测量设备进行比对时，设两 台(套)测量设备的测量结果分别为y,和y2，它们的扩 展不确定度分别为U和U2,并且两台测量设备的量值 不是由同一台（套)高一级计量标准所传递的，若满足

I yi — y2I JU^+Uz

即说明被核查测量设备受控。

3.核查的环境条件

温度（°C)湿度（(%)，符合规程检定环境的要求。

4.期间核查人员的能力要求

期间核查人员对期间核查对象即压力表有相应的检 定或校准资质。

5.操作步骤与方法

（1）记录好核查当时的环境条件，包括温度和湿度。

（2）X对核查对象压力表进行外观检查，确认后开始压 力表的检定;在用两种均在检定周期内的检定标准进行 检定，同时要及时做好原始记录和设备使用记录。

（3）检定后出具对核查对象压力表的检定证书；并通 过不确定度的关系计算出该核查对象是否受控。不受控 的要找到原因，并按步骤4处理。

（4）不合格的出具检定结果通知书，如果其量值失准 后应首先停用并查找原因，原因找出后严重的要追回已 出具的报告或证书。

（5）XX期间核查对象的核查结果和结论做出报告并 报质量技术室审核。

⑹需要记录的数据以及分析和表达方法，相关的记录表格后附。

（7）判定核查结果是否符合准则的要求，以及确认测 量设备/过程是否在控。

核查依据:依据JJG49 — 1999《弹簧管式压力表和真 空表》检定规程。

环境条件:温度20 ±3 ^等温2h以上。相对湿度： 不大于85%

压力:大气压力。

测量标准:活塞式压力计，准确度:二等;多功能过程 效验仪，准确度0. 05级。

被测对象：弹簧管式压力表（0 ~ 1.6 )MPa,准确度 0. 4级。

（8）核查间隔:分两次核查，第一次核查为初次检定 后3个月即2010年5月20日;第二次核查为第一次核查 后的6个月即2010年11月20日。

（9）相关不确定度的评定。

5.1输入量P的标准不确定度u(P被）的评定：

标准不确定度M CP被)来源主要是被测表的重复性引 起，可通过连续测量得到测量列采用A类方法进行评定。

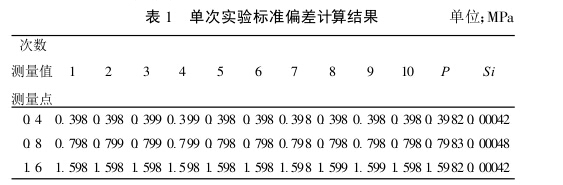

把1. 6 MPa 0.4级弹簧管式压力表在0. 4 MPa、 0. 8MPa、1. 6MPa重复性条件下分别测量10次，获得3组 测量列，具体数字见表1。

自由度；V1=« — 1=9

输入量的标准不确定度故u(标1)的评定：以二等 活塞压力计为例；

我所建立的活塞式压力计标准装置的最大允许示值 误差，由上级检定部门出具的检定证书中给出其值为士 0 05%在区间内认为均匀分布包含因子威可按照

B类不确定度评定。三个点由标准器带来的不确定度分 别为：

u (P标o 4)=0. 4 X 0. 05/100/73= 0. 00012 u (P 标 0 8)=0. 8 X 0. 05/100/^3=0. 00023 u(P标i 6)=1. 6X 0. 05/100/=0. 00046

估计比值〜()/ u(Ps) = 0. 1 v(Ps)=(1/2)X(0. 1)—2=50

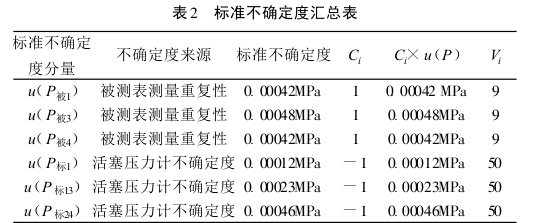

标准不确定度汇总表，见表2。

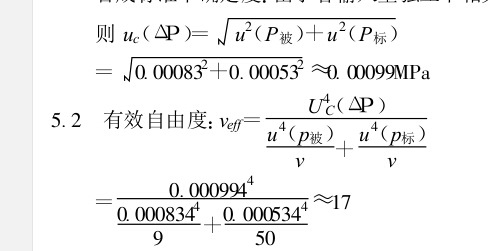

6.扩展不确定度的评定

取置信概率P = 95 % veff取17查t分布表得到 k95 = t95(17)= 2. 11

U95 = k95 uc (D= 2 11X 0. 00099 ^0. 0021MPa

被检的压力表示值误差测量结果的扩展不确定度 为：U«=0. 0021MPa v = 17 7其它影响测量可靠性因素的说明

7.其它影响测量可靠性的因素主要有：

（1）检定当时的温度和湿度略有差别；

（2）对模拟式被检仪表的示值估读由于人的主观因 素存在，使得估读值偏左或者偏右，产生不确定度；

(3)二等活塞压力计的测量不确定度。

（4）在相同条件下被测量的量在重复观测中的变化。 综上所述：

I 少1 ~y2I < JU\ + u2

1^1 -y2I《0. 003MPa因此该被核查测量设备受控。
